Thước đo độ dày Peacock H-20, H-30
17/11/2023
32 lượt xem
Thước đo độ dày Peacock H-20, H-30
Specifications | ||||||||
Model | Graduation (mm) |
Range (mm) |
Throat depth (mm) |
Accuracy (µm) |
Contact Point | Measuring force less than (N) |
||
Dia (mm) | Parallelism (µm) | |||||||
G-0.4N | 0.01 | 0 - 10 | 20 | ±20 | 10 | 5 | Initial pressure 0.4N | |
G-2.4N | 0.01 | 0 - 10 | 20 | ±20 | 10 | 5 | Final pressure 2.4N | |
G-20 | 0.01 | 0 - 10 | 20 | ±20 | 20 (metal) | 15 | 1.8 | |
G-30 | 0.01 | 0 - 10 | 20 | ±20 | 30 (metal) | 20 | 1.8 | |
H-0.4N | 0.01 | 0 - 10 | 120 | ±20 | 10 | 5 | Initial pressure 0.4N | |
H-2.4N | 0.01 | 0 - 10 | 120 | ±20 | 10 | 5 | Final pressure 2.4N | |
H-20 | 0.01 | 0 - 10 | 120 | ±20 | 20 (metal) | 15 | 1.8 | |
H-30 | 0.01 | 0 - 10 | 120 | ±20 | 30 (metal) | 20 | 1.8 |
ĐỒNG HỒ ĐO ĐỘ DÀY PEACOCK
Loại 0.01mm
Các máy đo độ dày này đặc biệt tiện dụng để đo độ dày của các bộ phận nhỏ, kim loại, cao su, nhựa vinyl, giấy, giấy bạc và các vật liệu tấm khác
- Các đối tượng đo được kẹp bằng cần nâng.
Các giá trị đo được đọc trực tiếp trên đồng hồ. - Vì mỏ đo và đầu tiếp xúc được điều chỉnh song song, nên thu được các giá trị đo chính xác.
PEACOCK G
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Đầu tiếp xúc và mỏ đo phẳng φ10mm (Ceramic)
PEACOCK G-0.4N
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Lực đo đặt trước 0.4NN
PEACOCK G-2.4N
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Lực đo đặt trước 2.4N
PEACOCK G-20
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Đầu tiếp xúc và mỏ đo phẳng φ20mm (Kim loại)
PEACOCK G-30
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Đầu tiếp xúc và mỏ đo phẳng φ30mm (Kim loại)
PEACOCK G-1A
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Đầu tiếp xúc và mỏ đo phẳng φ5mm (Kim loại)
PEACOCK G-1M
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Đầu tiếp xúc và mỏ đo phẳng φ6mm (Ceramic)
PEACOCK G-2
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 20mm
- Đầu tiếp xúc và mỏ đo phẳng φ10mm (Ceramic)
PEACOCK G-3
- Độ phân giải:
0.01mm - Dải đo:
30mm
- Đầu tiếp xúc và mỏ đo phẳng φ10mm (Ceramic)
- Mỏ đo có thể điều chỉnh
- Dải đo hơn 10 mm là phép đo so sánh
PEACOCK G-4
- Độ phân giải:
0.01mm - Dải đo:
65mm
- Đầu tiếp xúc hình cầu
- Dải đo hơn 10 mm là phép đo so sánh
- Mỏ đo có thể điều chỉnh
PEACOCK H
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Đầu tiếp xúc và mỏ đo phẳng φ10mm (Ceramic)
PEACOCK H-0.4N
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Lực đo đặt trước 0.4N
PEACOCK H-2.4N
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Lực đo đặt trước 2.4N

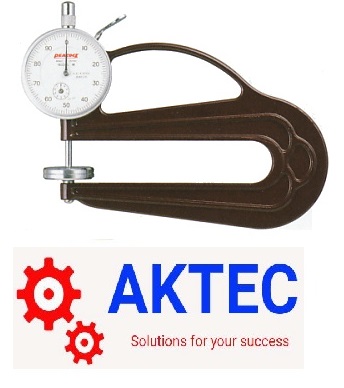

PEACOCK H-20
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Đầu tiếp xúc và mỏ đo phẳng φ20mm (Kim loại)
PEACOCK H-30
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Đầu tiếp xúc và mỏ đo phẳng φ30mm (Kim loại)
PEACOCK H-1A
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Đầu tiếp xúc và mỏ đo phẳng φ5mm (Kim loại)
- Dụng cụ đo độ dày loại ngàm sâu
PEACOCK H-2
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Đầu tiếp xúc và mỏ đo dạng tròn
-
- Dụng cụ đo độ dày loại ngàm sâu
PEACOCK H-3
- Độ phân giải:
0.01mm - Dải đo:
0 ~ 10mm
- Đầu tiếp xúc tròn và mỏ đo con lăn
Thông số kỹ thuật
Mã sản phẩm | Độ phân giải (mm) | Dải đo (mm) | Chiều sâu ngàm kẹp (mm) | Độ chính xác (µm) | Đầu tiếp xúc | Lực đo nhỏ hơn (N) | |
---|---|---|---|---|---|---|---|
Đường kính (mm) | Độ song song (µm) | ||||||
G | 0.01 | 0~10 | 20 | ±20 | 10 | 5 | 1.8 |
G-0.4N | 0.01 | 0~10 | 20 | ±20 | 10 | 5 | Lực đặt trước 0.4N |
G-2.4N | 0.01 | 0~10 | 20 | ±20 | 10 | 5 | Lực đặt sau 2.4N |
G-MT | 0.01 | 0~10 | 20 | ±20 | 10 (Kim loại) | 5 | 1.8 |
G-1A | 0.01 | 0~10 | 20 | ±20 | 5 | 5 | 1.8 |
G-1M | 0.01 | 0~10 | 20 | ±20 | 6 | 5 | 1.8 |
G-2 | 0.01 | 0~20 | 33 | ±22 | 10 | 5 | 2.0 |
G-3* | 0.01 | 30 | 20 | ±20 | 10 | 5 | 1.8 |
G-4* | 0.01 | 65 | 30 | ±20 | Hình cầu | - | 1.8 |
G-20 | 0.01 | 0~10 | 20 | ±20 | 20 (Kim loại) | 15 | 1.8 |
G-30 | 0.01 | 0~10 | 20 | ±20 | 30 (Kim loại) | 20 | 1.8 |
H | 0.01 | 0~10 | 120 | ±20 | 10 | 5 | 1.8 |
H-0.4N | 0.01 | 0~10 | 120 | ±20 | 10 | 5 | Lực đặt trước 0.4N |
H-2.4N | 0.01 | 0~10 | 120 | ±20 | 10 | 5 | Lực đặt sau 2.4N |
H-MT | 0.01 | 0~10 | 120 | ±20 | 10 (Kim loại) | 5 | 1.8 |
H-1A | 0.01 | 0~10 | 120 | ±20 | 5 | 5 | 1.8 |
H-2 | 0.01 | 0~10 | 170 | ±20 | Đầu tròn | - | 1.8 |
H-3 | 0.01 | 0~10 | 170 | ±20 | Đầu tròn | - | 1.8 |
H-20 | 0.01 | 0~10 | 120 | ±20 | 20 (Kim loại) | 15 | 1.8 |
H-30 | 0.01 | 0~10 | 120 | ±20 | 30 (Kim loại) | 20 | 1.8 |
*: Dải đo của đồng hồ đo là 10mm
