AM34HD0404-08 Động cơ bước lai pha NEMA34(86mm)
Động cơ bước lai pha NEMA34(86mm) 1.8°2, Trục đơn, Chiều dài thân 66,5mm, Mô-men xoắn giữ 3,7Nm, Dòng điện định mức 6,3A, Quán tính rô-to 1100,0gcm2
● Độ chính xác bước ±5%
● Tải trọng trục 65N(15 Lbs.)Đẩy
● Tải trọng trục 155N(35 Lbs.)Kéo
● Tải trọng hướng tâm 220N(50 Lbs.)tại tâm phẳng
● Xếp hạng IP 40
● Hiệu suất tuyệt vời với SR/STF trình điều khiển bước
● Tải trọng trục 65N(15 Lbs.)Đẩy
● Tải trọng trục 155N(35 Lbs.)Kéo
● Tải trọng hướng tâm 220N(50 Lbs.)tại tâm phẳng
● Xếp hạng IP 40
● Hiệu suất tuyệt vời với SR/STF trình điều khiển bước
| Mục | Giai đoạn | Chiều dài (mm) |
Giữ mô-men xoắn (Nm) |
Giữ mô-men xoắn (oz-in) |
Loại cuộn | Góc bước | Dòng điện định mức (A) |
Quán tính rôto (gcm2) |
Rãnh then | trục | So sánh | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AM8HY2050-01N | 2 | 29,5 | 0,02 | 2,83 | Lưỡng cực | 1,8° | 0,35 | 1.6 | KHÔNG | Đơn | ||
| AM8HY2050-02N | 2 | 29,5 | 0,02 | 2,83 | Lưỡng cực | 1,8° | 0,35 | 1.6 | KHÔNG | Gấp đôi | ||
| AM8HY4043-01N | 2 | 46,5 | 0,042 | 5,95 | Lưỡng cực | 1,8° | 0,35 | 4.2 | KHÔNG | Đơn | ||
| AM8HY4043-02N | 2 | 46,5 | 0,042 | 5,95 | Lưỡng cực | 1,8° | 0,35 | 4.2 | KHÔNG | Gấp đôi | ||
| AM11HS1008-07 | 2 | 31 | 0,072 | 10.2 | Lưỡng cực | 1,8° | 1 | 9 | KHÔNG | Đơn | ||
| AM11HS3007-02 | 2 | 40 | 0,082 | 11.61 | Lưỡng cực | 1,8° | 1 | 12 | KHÔNG | Đơn | ||
| AM11HS5008-01 | 2 | 51 | 0,125 | 17,7 | Lưỡng cực | 1,8° | 1 | 18 | KHÔNG | Đơn | ||
| AM14HS10A0-01 | 2 | 27,3 | 0,14 | 19.83 | Lưỡng cực | 1,8° | 1 | 12 | KHÔNG | Đơn | ||
| AM14HS10A0-02 | 2 | 27,3 | 0,14 | 19.83 | Lưỡng cực | 1,8° | 1 | 12 | KHÔNG | Gấp đôi | ||
| AM14HS30A0-01 | 2 | 36 | 0,23 | 32,57 | Lưỡng cực | 1,8° | 1 | 20 | KHÔNG | Đơn | ||
| AM14HS30A0-02 | 2 | 36 | 0,23 | 32,57 | Lưỡng cực | 1,8° | 1 | 20 | KHÔNG | Gấp đôi | ||
| AM14HS50A0-01 | 2 | 55,5 | 0,4 | 56,64 | Lưỡng cực | 1,8° | 1 | 35 | KHÔNG | Đơn | ||
| AM14HS50A0-02 | 2 | 55,5 | 0,4 | 56,64 | Lưỡng cực | 1,8° | 1 | 35 | KHÔNG | Gấp đôi | ||
| AM17HD4452-02N | 2 | 34,3 | 0,285 | 40,36 | Lưỡng cực | 1,8° | 1,5 | 38 | KHÔNG | Đơn | ||
| AM17HD4452-01N | 2 | 34,3 | 0,285 | 40,36 | Lưỡng cực | 1,8° | 1,5 | 38 | KHÔNG | Gấp đôi | ||
| AM17HD2438-02N | 2 | 39,8 | 0,46 | 65,14 | Lưỡng cực | 1,8° | 1,5 | 57 | KHÔNG | Đơn | ||
| AM17HD2438-01N | 2 | 39,8 | 0,46 | 65,14 | Lưỡng cực | 1,8° | 1,5 | 57 | KHÔNG | Gấp đôi | ||
| AM17HD6426-06N | 2 | 48,3 | 0,59 | 83,55 | Lưỡng cực | 1,8° | 1,5 | 82 | KHÔNG | Đơn | ||
| AM17HD6426-05N | 2 | 48,3 | 0,59 | 83,55 | Lưỡng cực | 1,8° | 1,5 | 82 | KHÔNG | Gấp đôi | ||
| AM17HDB410-01N | 2 | 62,8 | 0,85 | 120,37 | Lưỡng cực | 1,8° | 1.4 | 123 | KHÔNG | Đơn | ||
| AM17HDB410-02N | 2 | 62,8 | 0,85 | 120,37 | Lưỡng cực | 1,8° | 1.4 | 123 | KHÔNG | Gấp đôi | ||
| AM23HS0420-01 | 2 | 41 | 0,72 | 101,96 | Lưỡng cực | 1,8° | 1.8 | 135 | KHÔNG | Đơn | ||
| AM23HS0420-02 | 2 | 41 | 0,72 | 101,96 | Lưỡng cực | 1,8° | 1.8 | 135 | KHÔNG | Gấp đôi | ||
| AM23HS2449-01 | 2 | 54 | 1,25 | 177,01 | Lưỡng cực | 1,8° | 1.8 | 260 | KHÔNG | Đơn | ||
| AM23HS2449-02 | 2 | 54 | 1,25 | 177,01 | Lưỡng cực | 1,8° | 1.8 | 260 | KHÔNG | Gấp đôi | ||
| AM23HS3454-01 | 2 | 76 | 2.1 | 297.39 | Bipolar | 1.8° | 1.8 | 460 | No | Single | ||
| AM23HS3454-02 | 2 | 76 | 2.1 | 297.39 | Bipolar | 1.8° | 1.8 | 460 | No | Double | ||
| AM23HS0421-01 | 2 | 41 | 0.72 | 101.96 | Bipolar | 1.8° | 3.7 | 135 | No | Single | ||
| AM23HS0421-02 | 2 | 41 | 0.72 | 101.96 | Bipolar | 1.8° | 3.7 | 135 | No | Double | ||
| AM23HS2450-01 | 2 | 54 | 1.25 | 177.01 | Bipolar | 1.8° | 3.7 | 260 | No | Single | ||
| AM23HS2450-02 | 2 | 54 | 1.25 | 177.01 | Bipolar | 1.8° | 3.7 | 260 | No | Double | ||
| AM23HS3455-01 | 2 | 76 | 2.1 | 297.39 | Bipolar | 1.8° | 3.7 | 460 | No | Single | ||
| AM23HS3455-02 | 2 | 76 | 2.1 | 297.39 | Bipolar | 1.8° | 3.7 | 460 | No | Double | ||
| AM23HS04A0-01 | 2 | 39 | 0.82 | 116.12 | Bipolar | 1.8° | 1.8 | 105 | No | Single | ||
| AM23HS04A0-02 | 2 | 39 | 0.82 | 116.12 | Bipolar | 1.8° | 1.8 | 105 | No | Double | ||
| AM23HS84A0-01 | 2 | 55 | 1.5 | 212.42 | Bipolar | 1.8° | 1.8 | 215 | No | Single | ||
| AM23HS84A0-02 | 2 | 55 | 1.5 | 212.42 | Bipolar | 1.8° | 1.8 | 215 | No | Double | ||
| AM23HSA4A0-01 | 2 | 77 | 2.3 | 325.7 | Bipolar | 1.8° | 1.8 | 365 | No | Single | ||
| AM23HSA4A0-02 | 2 | 77 | 2.3 | 325.7 | Bipolar | 1.8° | 1.8 | 365 | No | Double | ||
| AM23HS04B0-01 | 2 | 39 | 0.82 | 116.12 | Bipolar | 1.8° | 3.7 | 105 | No | Single | ||
| AM23HS04B0-02 | 2 | 39 | 0.82 | 116.12 | Bipolar | 1.8° | 3.7 | 105 | No | Double | ||
| AM23HS84B0-01 | 2 | 55 | 1.5 | 212.42 | Bipolar | 1.8° | 3.7 | 215 | No | Single | ||
| AM23HS84B0-02 | 2 | 55 | 1.5 | 212.42 | Bipolar | 1.8° | 3.7 | 215 | No | Double | ||
| AM23HSA4B0-01 | 2 | 77 | 2.3 | 325.7 | Bipolar | 1.8° | 3.7 | 365 | No | Single | ||
| AM23HSA4B0-02 | 2 | 77 | 2.3 | 325.7 | Bipolar | 1.8° | 3.7 | 365 | No | Double | ||
| AM23HS04B0-03 | 2 | 39 | 0.82 | 116.12 | Bipolar | 1.8° | 3.7 | 105 | No | Single | ||
| AM23HS04B0-04 | 2 | 39 | 0.82 | 116.12 | Bipolar | 1.8° | 3.7 | 105 | No | Double | ||
| AM23HS84B0-03 | 2 | 55 | 1.5 | 212.42 | Bipolar | 1.8° | 3.7 | 215 | No | Single | ||
| AM23HS84B0-04 | 2 | 55 | 1.5 | 212.42 | Bipolar | 1.8° | 3.7 | 215 | No | Double | ||
| AM23HSA4B0-03 | 2 | 77 | 2.3 | 325.7 | Bipolar | 1.8° | 3.7 | 365 | No | Single | ||
| AM23HSA4B0-04 | 2 | 77 | 2.3 | 325.7 | Bipolar | 1.8° | 3.7 | 365 | No | Double | ||
| AM24HS2402-08N | 2 | 54 | 1.57 | 222.33 | Bipolar | 1.8° | 4 | 450 | No | Single | ||
| AM24HS2402-11N | 2 | 54 | 1.57 | 222.33 | Bipolar | 1.8° | 4 | 450 | No | Double | ||
| AM24HS5401-10N | 2 | 85 | 3.2 | 453.16 | Bipolar | 1.8° | 4 | 900 | No | Single | ||
| AM24HS5401-24N | 2 | 85 | 3.2 | 453.16 | Bipolar | 1.8° | 4 | 900 | No | Double | ||
| AM34HD0404-08 | 2 | 66.5 | 3.7 | 523.96 | Bipolar | 1.8° | 6.3 | 1100 | No | Single | ||
| AM34HD0404-09 | 2 | 66.5 | 3.7 | 523.96 | Bipolar | 1.8° | 6.3 | 1100 | No | Double | ||
| AM34HD1404-06 | 2 | 96 | 6.7 | 948.8 | Bipolar | 1.8° | 6.3 | 1850 | No | Single | ||
| AM34HD1404-07 | 2 | 96 | 6.7 | 948.8 | Bipolar | 1.8° | 6.3 | 1850 | No | Double | ||
| AM34HD2403-07 | 2 | 125.5 | 9.4 | 1331.15 | Bipolar | 1.8° | 5.6 | 2750 | No | Single | ||
| AM34HD2403-08 | 2 | 125.5 | 9.4 | 1331.15 | Bipolar | 1.8° | 5.6 | 2750 | No | Double | ||
| AM34HD3402-01 | 2 | 156 | 11.5 | 1628.54 | Bipolar | 1.8° | 5.6 | 4400 | No | Single | ||
| AM34HD3402-02 | 2 | 156 | 11.5 | 1628.54 | Bipolar | 1.8° | 5.6 | 4400 | No | Double | ||
| AM14HA74A0-01N | 2 | 20 | 0.065 | 9.2 | Bipolar | 0.9° | 1.5 | 10 | No | Single | ||
| AM14HA74A0-02N | 2 | 20 | 0.065 | 9.2 | Bipolar | 0.9° | 1.5 | 10 | No | Double | ||
| AM14HA04A0-01N | 2 | 28 | 0.08 | 11.33 | Bipolar | 0.9° | 1.5 | 14 | No | Single | ||
| AM14HA04A0-02N | 2 | 28 | 0.08 | 11.33 | Bipolar | 0.9° | 1.5 | 14 | No | Double | ||
| AM17HA44A0-01N | 2 | 34.3 | 0.25 | 35.4 | Bipolar | 0.9° | 1.5 | 38 | No | Single | ||
| AM17HA44A0-02N | 2 | 34.3 | 0.25 | 35.4 | Bipolar | 0.9° | 1.5 | 38 | No | Double | ||
| AM17HA24A0-01N | 2 | 39.8 | 0.35 | 49.56 | Bipolar | 0.9° | 1.5 | 57 | No | Single | ||
| AM17HA24A0-02N | 2 | 39.8 | 0.35 | 49.56 | Bipolar | 0.9° | 1.5 | 57 | No | Double | ||
| AM17HA64A0-01N | 2 | 48.3 | 0.45 | 63.73 | Bipolar | 0.9° | 1.5 | 82 | No | Single | ||
| AM17HA64A0-02N | 2 | 48.3 | 0.45 | 63.73 | Bipolar | 0.9° | 1.5 | 82 | No | Double | ||
| AM23HS2459-01 | 2 | 54 | 1.7 | 240.74 | Bipolar | 1.8° | 1 | 260 | No | Single | ||
| AM23HS3466-01 | 2 | 76 | 2.2 | 311.55 | Bipolar | 1.8° | 0.6 | 460 | No | Single | ||
| AM24HS5411-01N | 2 | 85 | 3.1 | 439 | Bipolar | 1.8° | 0.8 | 900 | No | Single | ||
| AM34HD0802-01 | 2 | 66.5 | 4.2 | 594.77 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
1100 | No | Single | ||
| AM34HD0802-02 | 2 | 66.5 | 4.2 | 594.77 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
1100 | No | Double | ||
| AM34HD4802-01 | 2 | 75 | 4.7 | 665.58 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
1350 | No | Single | ||
| AM34HD1802-01 | 2 | 96 | 7.3 | 1033.77 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
1850 | No | Single | ||
| AM34HD1802-03 | 2 | 96 | 7.3 | 1033.77 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
1850 | No | Double | ||
| AM34HD6801-01 | 2 | 115 | 7.6 | 1076.25 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
2400 | No | Single | ||
| AM34HD2805-01 | 2 | 125.5 | 8.7 | 1232.02 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
2750 | No | Single | ||
| AM34HD2805-03 | 2 | 125.5 | 8.7 | 1232.02 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
2750 | No | Double | ||

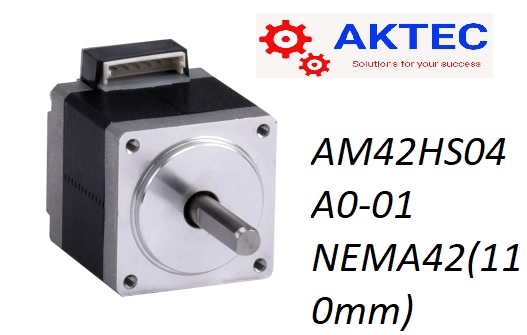

| AM42HS04A0-01 | 2 | 98.5 | 12 | 1699.34 | Bipolar | 1.8° | 2.1 | 5500 | No | Single | ||
| AM42HS24A0-01 | 2 | 149.5 | 21 | 2973.85 | Bipolar | 1.8° | 2.4 | 10900 | No | Single | ||
| AM42HS34A0-01 | 2 | 201 | 30 | 4248.36 | Bipolar | 1.8° | 2.7 | 16200 | No | Single | ||
| AM17HC20A0-01N | 3 | 34 | 0.4 | 56.64 | Bipolar | 1.2° | 2.2 | 57 | No | Single | ||
| AM17HC60A0-02N | 3 | 43 | 0.52 | 73.64 | Bipolar | 1.2° | 2.2 | 82 | No | Double | ||
| AM17HC60A0-01N | 3 | 43 | 0.52 | 73.64 | Bipolar | 1.2° | 2.2 | 82 | No | Single | ||
| AM17HC20A0-02N | 3 | 34 | 0.4 | 56.64 | Bipolar | 1.2° | 2.2 | 57 | No | Double | ||
| AM24HC3306-03 | 3 | 76.5 | 1.7 | 240.74 | Bipolar | 1.2° | 5.8 | 460 | No | Single | ||
| AM24HC2306-01 | 3 | 54.5 | 0.9 | 127.45 | Bipolar | 1.2° | 5.8 | 260 | No | Single | ||
| AM24HC4306-03 | 3 | 45.5 | 0.58 | 82.13 | Bipolar | 1.2° | 5.8 | 180 | No | Single | ||
| AM24HC4306-01 | 3 | 45.5 | 0.58 | 82.13 | Bipolar | 1.2° | 5.8 | 180 | No | Single | ||
| AM24HC3306-07 | 3 | 76.5 | 1.7 | 240.74 | Bipolar | 1.2° | 5.8 | 460 | No | Single | ||
| AM24HC2308-02 | 3 | 54.5 | 0.9 | 127.45 | Bipolar | 1.2° | 5.8 | 260 | No | Single | ||
| AM34HC0306-01 | 3 | 66.5 | 2.6 | 368.19 | Bipolar | 1.2° | 1.2 | 1100 | No | Single | ||
| AM34HC2307-01 | 3 | 125.5 | 5.6 | 793.03 | Bipolar | 1.2° | 2 | 2750 | No | Single | ||
| AM34HC1306-01 | 3 | 96 | 5.15 | 729.3 | Bipolar | 1.2° | 2 | 1850 | No | Single | ||
| AM34HC1305-01 | 3 | 96 | 4.3 | 608.93 | Bipolar | 1.2° | 5.8 | 1850 | No | Single | ||
| AM34HC2306-01 | 3 | 125.5 | 6.1 | 863.83 | Bipolar | 1.2° | 5.8 | 2750 | No | Single | ||
| AM34HC0305-01 | 3 | 66.5 | 2.4 | 339.87 | Bipolar | 1.2° | 5.8 | 1100 | No | Single | ||
| AM34HD0802-M01 | 2 | 66.5 | 4.2 | 594.77 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
1100 | Yes | Single | ||
| AM34HD0802-M02 | 2 | 66.5 | 4.2 | 594.77 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
1100 | Yes | Double | ||
| AM34HD1802-M01 | 2 | 96 | 7.3 | 1033.77 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
1850 | Yes | Single | ||
| AM34HD1802-M03 | 2 | 96 | 7.3 | 1033.77 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
1850 | Yes | Double | ||
| AM34HD2805-M01 | 2 | 125.5 | 8.7 | 1232.02 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
2750 | Yes | Single | ||
| AM34HD2805-M03 | 2 | 125.5 | 8.7 | 1232.02 | Bipolar | 1.8° | 1.8(220V Series connection), 3.6(110V Parallel connection) |
2750 | Yes | Double | ||
| AM34HD0404-M08 | 2 | 66.5 | 3.7 | 523.96 | Bipolar | 1.8° | 6.3 | 1100 | Yes | Single | ||
| AM34HD0404-M09 | 2 | 66.5 | 3.7 | 523.96 | Bipolar | 1.8° | 6.3 | 1100 | Yes | Double | ||
| AM34HD1404-M06 | 2 | 96 | 6.7 | 948.8 | Bipolar | 1.8° | 6.3 | 1850 | Yes | Single | ||
| AM34HD1404-M07 | 2 | 96 | 6.7 | 948.8 | Bipolar | 1.8° | 6.3 | 1850 | Yes | Double | ||
| AM34HD2403-M07 | 2 | 125.5 | 9.4 | 1331.15 | Bipolar | 1.8° | 5.6 | 2750 | Yes | Single | ||
| AM34HD2403-M08 | 2 | 125.5 | 9.4 | 1331.15 | Bipolar | 1.8° | 5.6 | 2750 | Yes | Double | ||
| AM34HD3402-M01 | 2 | 156 | 11.5 | 1628.54 | Bipolar | 1.8° | 5.6 | 4400 | Yes | Single | ||
| AM34HD3402-M02 |
