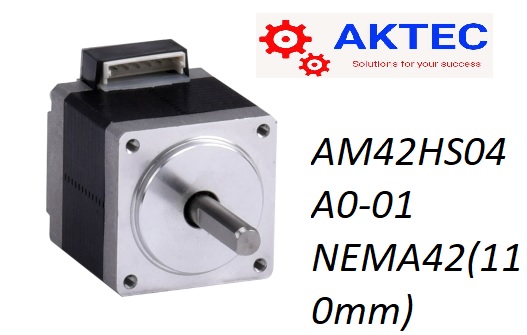

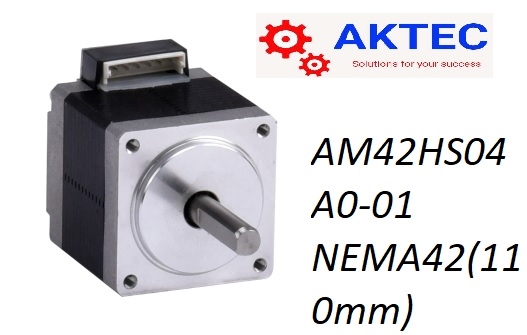

Động cơ bước lai tiêu chuẩn dòng AM MOON'S
Động cơ bước dòng AM được khuyến nghị sử dụng với trình điều khiển bước của MOONS, bao gồm các mẫu hybrid hai pha và ba pha. Có ba góc bước có sẵn: 1,8°, 1,2° và 0,9°. Động cơ bước lai mô-men xoắn cao và động cơ bước lai AC có sẵn.
Động cơ bước dòng AM
■ Hệ thống đánh số
1. Dòng tiêu chuẩn điều khiển chuyển động
2. Kích thước : Đường kính ngoài của động cơ tính bằng phần mười inch (Ví dụ: kích thước 17 = 1.7”)
(6:14mm; 8:20mm; 11:28mm; 14:35mm; 17:42mm; 23: 56mm; 24:60mm; 34:86mm; 42:110mm)
3. Series :
HY,HS,HD: góc bước 1.8°
4. Chiều dài stato
5. Số lượng dây dẫn
0: Loại đầu nối
4: 4 dây dẫn
8: 8 dây dẫn
6. Biến thể điện:
đa dạng dòng điện, mô men xoắn, v.v.
7. Biến thể cơ học:
nhiều loại trục, dây dẫn, ốc vít, v.v., -E1000D Loại mã hóa, -PGXX Loại hộp số, -BR01 Loại phanh
■ Thông số chung
■ Tải trọng quá tải cho phép và tải trọng lực đẩy cho phép (Đơn vị:N)
2. Kích thước : Đường kính ngoài của động cơ tính bằng phần mười inch (Ví dụ: kích thước 17 = 1.7”)
(6:14mm; 8:20mm; 11:28mm; 14:35mm; 17:42mm; 23: 56mm; 24:60mm; 34:86mm; 42:110mm)
3. Series :
HY,HS,HD: góc bước 1.8°
4. Chiều dài stato
5. Số lượng dây dẫn
0: Loại đầu nối
4: 4 dây dẫn
8: 8 dây dẫn
6. Biến thể điện:
đa dạng dòng điện, mô men xoắn, v.v.
7. Biến thể cơ học:
nhiều loại trục, dây dẫn, ốc vít, v.v., -E1000D Loại mã hóa, -PGXX Loại hộp số, -BR01 Loại phanh
■ Thông số chung
| Thông số kỹ thuật | Tham số | |
|---|---|---|
| Độ chính xác của bước | ±5%(Được kiểm tra bằng: Ổ đĩa dòng không đổi/24V/Bật hai pha/Dòng điện định mức/Toàn bộ bước: 1rps) | |
| Lớp cách nhiệt | Loại B(130°C) | |
Môi trường hoạt động |
Nhiệt độ môi trường xung quanh | -20~+50°C(không đóng băng) |
| Độ ẩm môi trường xung quanh | 85% trở xuống (không ngưng tụ) | |
| Bầu không khí | Không có khí ăn mòn, bụi, nước hoặc dầu | |
| Nhiệt độ tăng | Độ tăng nhiệt của cuộn dây là 80˚C (144˚F) hoặc thấp hơn được đo bằng phương pháp thay đổi điện trở. (ở điện áp định mức, ở trạng thái dừng, hai pha được kích thích) |
|
| Trục hết | 0,050TIR(mm) | |
| Chơi xuyên tâm | Tối đa 0,02mm (500gf) | |
| Chơi theo trục | Tối đa 0,08mm (500gf) | |
| Độ đồng tâm | 0,075TIR(mm) | |
| Độ vuông góc | 0,100TIR(mm) | |
| Kiểu | Khoảng cách tải quá tải cho phép (L) từ đầu trục (mm) |
Tải lực đẩy cho phép | ||||
|---|---|---|---|---|---|---|
| 0mm | 5mm | 10mm | 15mm | 20mm | ||
| 6HY | 12 | 15 | 20 | - | - | Nhỏ hơn khối lượng động cơ |
| 8HY | 12 | 15 | 20 | - | - | |
| 11HS | 20 | 25 | 34 | 52 | - | |
| 14HS | 20 | 25 | 34 | 52 | - | |
| 17HD | 20 | 25 | 34 | 52 | - | |
| 23HS | 50 | 60 | 75 | 100 | 150 | |
| 24HS | 61 | 73 | 90 | 110 | 160 | |
| 34HD | 260 | 290 | 340 | 390 | 480 | |
| 42HS | 390 | 435 | 510 | 585 | 720 | |
