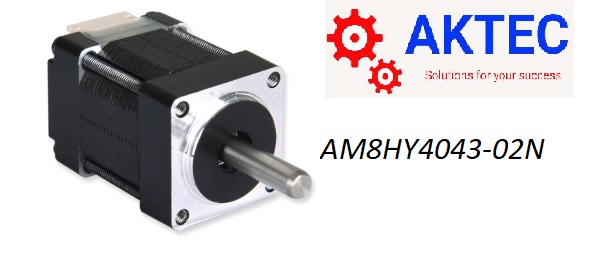

Name: AM8HY4043-02N Động cơ bước lai pha NEMA8(20mm)
Brand: AM8HY4043-02N Động cơ bước lai pha NEMA8(20mm)
SKU: AM8HY4043-02N
Availability: InStock
Rating: 5 (1 reviews)

AM8HY4043-02N Động cơ bước lai pha NEMA8(20mm)

Động cơ bước lai pha NEMA8(20mm) 1.8°2, trục đôi, chiều dài thân 46,5mm, mô-men xoắn giữ 0,042Nm, dòng điện định mức 0,35A, quán tính rôto 4,2gcm2

● Độ chính xác bước ±5%
● Tải trọng trục 6N(1,3 Lbs.)Đẩy
● Tải trọng trục 25N(5,6 Lbs.)Kéo
● Tải trọng hướng tâm 18N(4 Lbs.)ở đầu trục
● Xếp hạng IP 40
● Hiệu suất tuyệt vời với SR /Trình điều khiển bước STF

Tham số	Đơn vị	Giá trị
Giai đoạn		2
Kích thước khung		NEMA8(20mm)
Chiều dài	mm	46,5
Giữ mô-men xoắn	Nm	0,042
Giữ mô-men xoắn	oz-in	5,95
Sức chống cự	Ohm ±10%@20oC	20.3
Loại cuộn		Lưỡng cực
Kết nối		Loại ổ cắm
Lớp cách nhiệt		B(130°C)
Chứng nhận		RoHS
Đánh giá IP		IP40
Cân nặng	Kilôgam	0,09
Góc bước		1,8°
Đánh giá hiện tại	MỘT	0,35
Quán tính rôto	gcm²	4.2
AC/DC		DC
Rãnh then		KHÔNG
Đường kính trục		4,4
trục		Gấp đôi
Khách hàng tiềm năng		4

Các mã động cơ bước tiêu chuẩn khác:

Mục	Giai đoạn	Chiều dài (mm)	Giữ mô-men xoắn (Nm)	Giữ mô-men xoắn (oz-in)	Loại cuộn	Góc bước	Dòng điện định mức (A)	Quán tính rôto (gcm2)	Rãnh then	trục
AM8HY2050-01N	2	29,5	0,02	2,83	Lưỡng cực	1,8°	0,35	1.6	KHÔNG	Đơn
AM8HY2050-02N	2	29,5	0,02	2,83	Lưỡng cực	1,8°	0,35	1.6	KHÔNG	Gấp đôi
AM8HY4043-01N	2	46,5	0,042	5,95	Lưỡng cực	1,8°	0,35	4.2	KHÔNG	Đơn
AM8HY4043-02N	2	46,5	0,042	5,95	Lưỡng cực	1,8°	0,35	4.2	KHÔNG	Gấp đôi
AM11HS1008-07	2	31	0,072	10.2	Lưỡng cực	1,8°	1	9	KHÔNG	Đơn
AM11HS3007-02	2	40	0,082	11.61	Lưỡng cực	1,8°	1	12	KHÔNG	Đơn
AM11HS5008-01	2	51	0,125	17,7	Lưỡng cực	1,8°	1	18	KHÔNG	Đơn
AM14HS10A0-01	2	27,3	0,14	19.83	Lưỡng cực	1,8°	1	12	KHÔNG	Đơn
AM14HS10A0-02	2	27,3	0,14	19.83	Lưỡng cực	1,8°	1	12	KHÔNG	Gấp đôi
AM14HS30A0-01	2	36	0,23	32,57	Lưỡng cực	1,8°	1	20	KHÔNG	Đơn
AM14HS30A0-02	2	36	0,23	32,57	Lưỡng cực	1,8°	1	20	KHÔNG	Gấp đôi
AM14HS50A0-01	2	55,5	0,4	56,64	Lưỡng cực	1,8°	1	35	KHÔNG	Đơn
AM14HS50A0-02	2	55,5	0,4	56,64	Lưỡng cực	1,8°	1	35	KHÔNG	Gấp đôi
AM17HD4452-02N	2	34,3	0,285	40,36	Lưỡng cực	1,8°	1,5	38	KHÔNG	Đơn
AM17HD4452-01N	2	34,3	0,285	40,36	Lưỡng cực	1,8°	1,5	38	KHÔNG	Gấp đôi
AM17HD2438-02N	2	39,8	0,46	65,14	Lưỡng cực	1,8°	1,5	57	KHÔNG	Đơn
AM17HD2438-01N	2	39,8	0,46	65,14	Lưỡng cực	1,8°	1,5	57	KHÔNG	Gấp đôi
AM17HD6426-06N	2	48,3	0,59	83,55	Lưỡng cực	1,8°	1,5	82	KHÔNG	Đơn
AM17HD6426-05N	2	48,3	0,59	83,55	Lưỡng cực	1,8°	1,5	82	KHÔNG	Gấp đôi
AM17HDB410-01N	2	62,8	0,85	120,37	Lưỡng cực	1,8°	1.4	123	KHÔNG	Đơn
AM17HDB410-02N	2	62,8	0,85	120,37	Lưỡng cực	1,8°	1.4	123	KHÔNG	Gấp đôi
AM23HS0420-01	2	41	0,72	101,96	Lưỡng cực	1,8°	1.8	135	KHÔNG	Đơn
AM23HS0420-02	2	41	0,72	101,96	Lưỡng cực	1,8°	1.8	135	KHÔNG	Gấp đôi
AM23HS2449-01	2	54	1,25	177,01	Lưỡng cực	1,8°	1.8	260	KHÔNG	Đơn
AM23HS2449-02	2	54	1,25	177,01	Lưỡng cực	1,8°	1.8	260	KHÔNG	Gấp đôi
AM23HS3454-01	2	76	2.1	297.39	Bipolar	1.8°	1.8	460	No	Single
AM23HS3454-02	2	76	2.1	297.39	Bipolar	1.8°	1.8	460	No	Double
AM23HS0421-01	2	41	0.72	101.96	Bipolar	1.8°	3.7	135	No	Single
AM23HS0421-02	2	41	0.72	101.96	Bipolar	1.8°	3.7	135	No	Double
AM23HS2450-01	2	54	1.25	177.01	Bipolar	1.8°	3.7	260	No	Single
AM23HS2450-02	2	54	1.25	177.01	Bipolar	1.8°	3.7	260	No	Double
AM23HS3455-01	2	76	2.1	297.39	Bipolar	1.8°	3.7	460	No	Single
AM23HS3455-02	2	76	2.1	297.39	Bipolar	1.8°	3.7	460	No	Double
AM23HS04A0-01	2	39	0.82	116.12	Bipolar	1.8°	1.8	105	No	Single
AM23HS04A0-02	2	39	0.82	116.12	Bipolar	1.8°	1.8	105	No	Double
AM23HS84A0-01	2	55	1.5	212.42	Bipolar	1.8°	1.8	215	No	Single
AM23HS84A0-02	2	55	1.5	212.42	Bipolar	1.8°	1.8	215	No	Double
AM23HSA4A0-01	2	77	2.3	325.7	Bipolar	1.8°	1.8	365	No	Single
AM23HSA4A0-02	2	77	2.3	325.7	Bipolar	1.8°	1.8	365	No	Double
AM23HS04B0-01	2	39	0.82	116.12	Bipolar	1.8°	3.7	105	No	Single
AM23HS04B0-02	2	39	0.82	116.12	Bipolar	1.8°	3.7	105	No	Double
AM23HS84B0-01	2	55	1.5	212.42	Bipolar	1.8°	3.7	215	No	Single
AM23HS84B0-02	2	55	1.5	212.42	Bipolar	1.8°	3.7	215	No	Double
AM23HSA4B0-01	2	77	2.3	325.7	Bipolar	1.8°	3.7	365	No	Single
AM23HSA4B0-02	2	77	2.3	325.7	Bipolar	1.8°	3.7	365	No	Double
AM23HS04B0-03	2	39	0.82	116.12	Bipolar	1.8°	3.7	105	No	Single
AM23HS04B0-04	2	39	0.82	116.12	Bipolar	1.8°	3.7	105	No	Double
AM23HS84B0-03	2	55	1.5	212.42	Bipolar	1.8°	3.7	215	No	Single
AM23HS84B0-04	2	55	1.5	212.42	Bipolar	1.8°	3.7	215	No	Double
AM23HSA4B0-03	2	77	2.3	325.7	Bipolar	1.8°	3.7	365	No	Single
AM23HSA4B0-04	2	77	2.3	325.7	Bipolar	1.8°	3.7	365	No	Double
AM24HS2402-08N	2	54	1.57	222.33	Bipolar	1.8°	4	450	No	Single
AM24HS2402-11N	2	54	1.57	222.33	Bipolar	1.8°	4	450	No	Double
AM24HS5401-10N	2	85	3.2	453.16	Bipolar	1.8°	4	900	No	Single
AM24HS5401-24N	2	85	3.2	453.16	Bipolar	1.8°	4	900	No	Double
AM34HD0404-08	2	66.5	3.7	523.96	Bipolar	1.8°	6.3	1100	No	Single
AM34HD0404-09	2	66.5	3.7	523.96	Bipolar	1.8°	6.3	1100	No	Double
AM34HD1404-06	2	96	6.7	948.8	Bipolar	1.8°	6.3	1850	No	Single
AM34HD1404-07	2	96	6.7	948.8	Bipolar	1.8°	6.3	1850	No	Double
AM34HD2403-07	2	125.5	9.4	1331.15	Bipolar	1.8°	5.6	2750	No	Single
AM34HD2403-08	2	125.5	9.4	1331.15	Bipolar	1.8°	5.6	2750	No	Double
AM34HD3402-01	2	156	11.5	1628.54	Bipolar	1.8°	5.6	4400	No	Single
AM34HD3402-02	2	156	11.5	1628.54	Bipolar	1.8°	5.6	4400	No	Double
AM14HA74A0-01N	2	20	0.065	9.2	Bipolar	0.9°	1.5	10	No	Single
AM14HA74A0-02N	2	20	0.065	9.2	Bipolar	0.9°	1.5	10	No	Double
AM14HA04A0-01N	2	28	0.08	11.33	Bipolar	0.9°	1.5	14	No	Single
AM14HA04A0-02N	2	28	0.08	11.33	Bipolar	0.9°	1.5	14	No	Double
AM17HA44A0-01N	2	34.3	0.25	35.4	Bipolar	0.9°	1.5	38	No	Single
AM17HA44A0-02N	2	34.3	0.25	35.4	Bipolar	0.9°	1.5	38	No	Double
AM17HA24A0-01N	2	39.8	0.35	49.56	Bipolar	0.9°	1.5	57	No	Single
AM17HA24A0-02N	2	39.8	0.35	49.56	Bipolar	0.9°	1.5	57	No	Double
AM17HA64A0-01N	2	48.3	0.45	63.73	Bipolar	0.9°	1.5	82	No	Single
AM17HA64A0-02N	2	48.3	0.45	63.73	Bipolar	0.9°	1.5	82	No	Double
AM23HS2459-01	2	54	1.7	240.74	Bipolar	1.8°	1	260	No	Single
AM23HS3466-01	2	76	2.2	311.55	Bipolar	1.8°	0.6	460	No	Single
AM24HS5411-01N	2	85	3.1	439	Bipolar	1.8°	0.8	900	No	Single
AM34HD0802-01	2	66.5	4.2	594.77	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	1100	No	Single
AM34HD0802-02	2	66.5	4.2	594.77	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	1100	No	Double
AM34HD4802-01	2	75	4.7	665.58	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	1350	No	Single
AM34HD1802-01	2	96	7.3	1033.77	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	1850	No	Single
AM34HD1802-03	2	96	7.3	1033.77	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	1850	No	Double
AM34HD6801-01	2	115	7.6	1076.25	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	2400	No	Single
AM34HD2805-01	2	125.5	8.7	1232.02	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	2750	No	Single
AM34HD2805-03	2	125.5	8.7	1232.02	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	2750	No	Double
AM42HS04A0-01	2	98.5	12	1699.34	Bipolar	1.8°	2.1	5500	No	Single
AM42HS24A0-01	2	149.5	21	2973.85	Bipolar	1.8°	2.4	10900	No	Single
AM42HS34A0-01	2	201	30	4248.36	Bipolar	1.8°	2.7	16200	No	Single
AM17HC20A0-01N	3	34	0.4	56.64	Bipolar	1.2°	2.2	57	No	Single
AM17HC60A0-02N	3	43	0.52	73.64	Bipolar	1.2°	2.2	82	No	Double
AM17HC60A0-01N	3	43	0.52	73.64	Bipolar	1.2°	2.2	82	No	Single
AM17HC20A0-02N	3	34	0.4	56.64	Bipolar	1.2°	2.2	57	No	Double
AM24HC3306-03	3	76.5	1.7	240.74	Bipolar	1.2°	5.8	460	No	Single
AM24HC2306-01	3	54.5	0.9	127.45	Bipolar	1.2°	5.8	260	No	Single
AM24HC4306-03	3	45.5	0.58	82.13	Bipolar	1.2°	5.8	180	No	Single
AM24HC4306-01	3	45.5	0.58	82.13	Bipolar	1.2°	5.8	180	No	Single
AM24HC3306-07	3	76.5	1.7	240.74	Bipolar	1.2°	5.8	460	No	Single
AM24HC2308-02	3	54.5	0.9	127.45	Bipolar	1.2°	5.8	260	No	Single
AM34HC0306-01	3	66.5	2.6	368.19	Bipolar	1.2°	1.2	1100	No	Single
AM34HC2307-01	3	125.5	5.6	793.03	Bipolar	1.2°	2	2750	No	Single
AM34HC1306-01	3	96	5.15	729.3	Bipolar	1.2°	2	1850	No	Single
AM34HC1305-01	3	96	4.3	608.93	Bipolar	1.2°	5.8	1850	No	Single
AM34HC2306-01	3	125.5	6.1	863.83	Bipolar	1.2°	5.8	2750	No	Single
AM34HC0305-01	3	66.5	2.4	339.87	Bipolar	1.2°	5.8	1100	No	Single
AM34HD0802-M01	2	66.5	4.2	594.77	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	1100	Yes	Single
AM34HD0802-M02	2	66.5	4.2	594.77	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	1100	Yes	Double
AM34HD1802-M01	2	96	7.3	1033.77	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	1850	Yes	Single
AM34HD1802-M03	2	96	7.3	1033.77	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	1850	Yes	Double
AM34HD2805-M01	2	125.5	8.7	1232.02	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	2750	Yes	Single
AM34HD2805-M03	2	125.5	8.7	1232.02	Bipolar	1.8°	1.8(220V Series connection), 3.6(110V Parallel connection)	2750	Yes	Double
AM34HD0404-M08	2	66.5	3.7	523.96	Bipolar	1.8°	6.3	1100	Yes	Single
AM34HD0404-M09	2	66.5	3.7	523.96	Bipolar	1.8°	6.3	1100	Yes	Double
AM34HD1404-M06	2	96	6.7	948.8	Bipolar	1.8°	6.3	1850	Yes	Single
AM34HD1404-M07	2	96	6.7	948.8	Bipolar	1.8°	6.3	1850	Yes	Double
AM34HD2403-M07	2	125.5	9.4	1331.15	Bipolar	1.8°	5.6	2750	Yes	Single
AM34HD2403-M08	2	125.5	9.4	1331.15	Bipolar	1.8°	5.6	2750	Yes	Double
AM34HD3402-M01	2	156	11.5	1628.54	Bipolar	1.8°	5.6	4400	Yes	Single
AM34HD3402-M02	2	156	11.5	1628.54	Bipolar	1.8°	5.6	4400	Yes	Double

Động cơ bước lai IP65 dòng AM

Động cơ bước IP65 dòng AM là mẫu được khuyên dùng cho trình điều khiển bước của MOONS, có khả năng chống bụi hoàn toàn và ngăn chặn sự xâm nhập của nước.

Mục	Giai đoạn	Chiều dài (mm)	Giữ mô-men xoắn (Nm)	Giữ mô-men xoắn (oz-in)	Loại cuộn	Góc bước	Dòng điện định mức (A)	Quán tính rôto (gcm2)	Rãnh then	trục
AM23HS2450-03	2	61,7	1,25	177,01	Lưỡng cực	1,8°	3,7	260	KHÔNG	Đơn
AM23HS3455-05	2	83,7	2.2	311,55	Lưỡng cực	1,8°	3,7	460	KHÔNG	Đơn
AM24HS5401-44N	2	94,5	3.2	453,16	Lưỡng cực	1,8°	4	900	KHÔNG	Đơn
AM34HD1404-13	2	98	6,7	948,8	Lưỡng cực	1,8°	6.3	1850	KHÔNG	Đơn
AM34HD2403-13	2	127,5	9,4	1331,15	Lưỡng cực	1,8°	5.6	2750	KHÔNG	Đơn

Động cơ bước lai dòng AM có phanh

Động cơ bước dòng AM có phanh là mẫu được khuyên dùng cho bộ điều khiển bước của MOONS, có chức năng tự khóa khi tắt nguồn. Thích hợp cho chuyển động thẳng đứng và khớp xoay. Để ngăn chặn những nguy hiểm tiềm ẩn, được sử dụng rộng rãi trong các ứng dụng.

Mục	Giai đoạn	Chiều dài (mm)	Giữ mô-men xoắn (Nm)	Giữ mô-men xoắn (oz-in)	Loại cuộn	Góc bước	Dòng điện định mức (A)	Quán tính rôto (gcm2)	Rãnh then	trục	Mômen phanh (Nm)	Lực phanh (V(W))
AM17HD4452-BR01	2	60,3	0,285	40,36	Lưỡng cực	1,8°	1,5	38	KHÔNG	Đơn	0,6	24(10)
AM17HD2438-BR01	2	65.8	0.46	65.14	Bipolar	1.8°	1.5	57	No	Single	0.6	24(10)
AM17HD6426-BR01	2	74.3	0.59	83.55	Bipolar	1.8°	1.5	82	No	Single	0.6	24(10)
AM17HDB410-BR01	2	85.8	0.85	120.37	Bipolar	1.8°	1.4	123	No	Single	0.6	24(10)
AM23HS04B0-BR01	2	80	0.82	116.12	Bipolar	1.8°	3.7	105	No	Single	1.5	24(15)

AM Series Hybrid Stepper Motors With Encoder

The AM series stepper motors with an encoder are recommended for MOONS' stepper drivers that include a 1000-line incremental encoder. Easily achieves close-loop control.

Item	Phase	Length (mm)	Holding Torque (Nm)	Holding Torque (oz-in)	Coil Type	Step Angle	Rated Current (A)	Rotor Inertia (gcm²)	Keyway	Shaft	Encoder Type
AM17HD4452-F1000D	2	34.3	0.285	40.36	Bipolar	1.8°	1.5	38	No	Single	1000-Line Incr.
AM17HD2438-F1000D	2	39.8	0.46	65.14	Bipolar	1.8°	1.5	57	No	Single	1000-Line Incr.
AM17HD6426-F1000D	2	48.3	0.59	83.54	Bipolar	1.8°	1.5	82	No	Single	1000-Line Incr.
AM17HDB410-F1000D	2	62.8	0.85	120.36	Bipolar	1.8°	1.4	123	No	Single	1000-Line Incr.
AM23HS04A0-F1000D	2	39	0.82	116.11	Bipolar	1.8°	1.8	105	No	Single	1000-Line Incr.

AM Series Hybrid Stepper Motors With Gearbox

AM series stepper motors with gearbox are the recommended models for MOONS' stepper drivers, which comes with planetary gearbox, there are several reduction ratios for your choice.

Item	Phase	Length (mm)	Holding Torque (Nm)	Holding Torque (oz-in)	Coil Type	Step Angle	Rated Current (A)	Rotor Inertia (gcm²)	Keyway	Shaft	Reduction Ratio
AM17HD4452-PG05	2	101.8	1.25	177.01	Bipolar	1.8°	1.5	950	Yes	Single	5
AM17HD4452-PG10	2	101.8	2.5	354.03	Bipolar	1.8°	1.5	3800	Yes	Single	10
AM17HD4452-PG20	2	114.8	5	708.06	Bipolar	1.8°	1.5	15200	Yes	Single	20
AM17HD2438-PG05	2	107.3	2	283.22	Bipolar	1.8°	1.5	1425	Yes	Single	5
AM17HD2438-PG10	2	107.3	4	566.45	Bipolar	1.8°	1.5	5700	Yes	Single	10
